在SMT（表面贴装技术）生产制程中，AOI（自动光学检测）和首件检测是两种不同的质量控制手段，在检测阶段、技术原理、应用场景等方面存在明显差异。以下是具体对比：

一、核心定义与技术原理

AOI（自动光学检测）

定义：通过光学摄像头对PCB（印刷电路板）上的元器件焊接、贴装位置等进行图像采集，再与标准图像或CAD数据比对，自动识别缺陷的设备。

技术原理：
利用光源（如红/绿/蓝三色光、红外光）照射PCB，摄像头获取高分辨率图像。
基于模板匹配、边缘检测、灰度分析等算法，对比实测图像与标准图像的差异，判断是否存在缺陷（如元件偏移、焊锡不足、极性反置等）。
典型检测精度：±5μm，可识别01005超微型元件的贴装误差。

首件检测

定义：在批量生产前，对首块（或前几块）PCB进行全面检查，确认生产工艺参数是否正确的过程，分为人工首件和自动首件。

技术原理：
人工首件：操作人员依据BOM表（物料清单）、坐标文件等，使用万用表、放大镜等工具，逐一对元件型号、值（如电阻阻值、电容容值）、贴装位置进行核对。

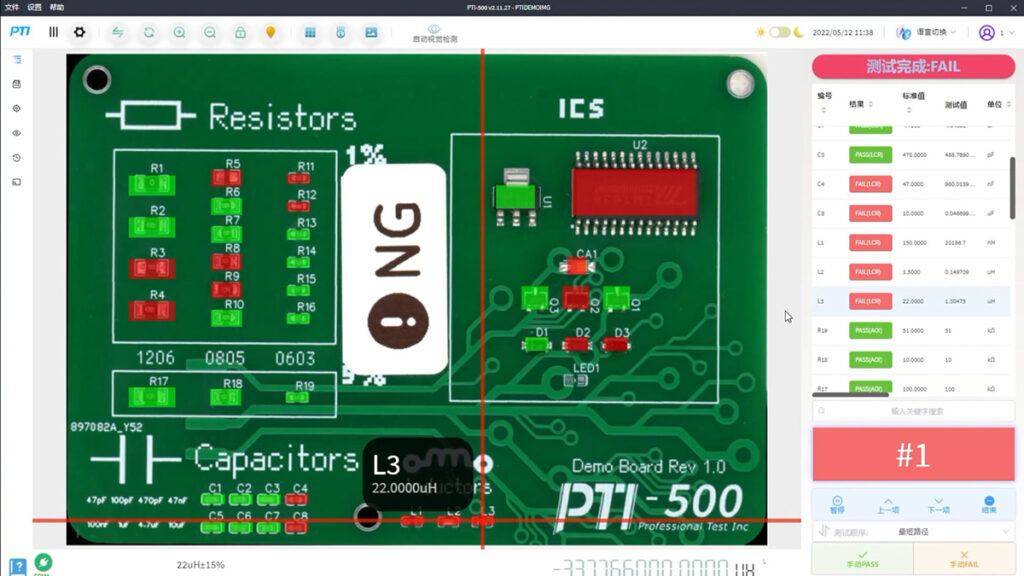

自动首件：通过专用设备（如PTI-500X全自动首件测试仪）扫描PCB，结合Gerber文件和BOM数据，自动比对元件参数（如阻值、容值）与贴装位置，精度可达±1%。

二、检测阶段与目的

维度	AOI	首件检测
检测阶段	批量生产过程中（中后段）	批量生产前（前段）
核心目的	实时监控生产质量，剔除不良品	验证工艺参数（如贴片机坐标、炉温曲线）是否正确，避免批量性错误
缺陷定位	快速标记缺陷位置（如 X-Y 坐标、缺陷类型）	全面排查工艺设置问题（如钢网开口尺寸、贴片压力）
预防重点	焊接缺陷（如桥接、虚焊）、元件偏移	元件错料（如 0603 电阻错贴为 0805）、极性错误、参数不符

三、检测内容与能力对比

AOI的检测范围

焊接质量	焊锡缺陷：少锡、多锡、桥接、虚焊
贴装精度	元件偏移（X/Y轴偏移量＞5%元件尺寸）、旋转角度（＞5°）、立碑（曼哈顿现象）
元件存在性	漏贴、反贴（如IC方向错误）、破损（通过边缘轮廓识别）

首件检测的核心项目

元件参数准确性	电阻阻值（如100Ω±5%）、电容容值（10μF±10%）、电感感量，通过万用表或LCR表实测。例：首件检测发现某0402电阻实测值为1kΩ，而BOM要求10kΩ，判定为错料。
贴装位置与极性	对比Gerber文件中的元件坐标，检查是否偏移（如IC贴装偏移＞0.1mm）；通过丝印层与元件标记比对，确认极性（如电解电容、二极管方向）
工艺参数验证	确认钢网开孔是否匹配元件尺寸（如01005元件对应钢网开口0.08mm×0.12mm），回流焊炉温是否达到元件焊接要求（如峰值温度230±5℃）

四、设备与效率差异

AOI设备特点
硬件配置：多相机架构（如顶部相机+侧面相机），支持3D检测（如Solder Paste Inspection，SPI）。
检测速度：1-3秒/PCB（取决于元件数量），适合高速流水线。
典型场景：安装在回流焊后，对成品PCB进行100%全检，剔除焊接不良品。

首件检测设备特点

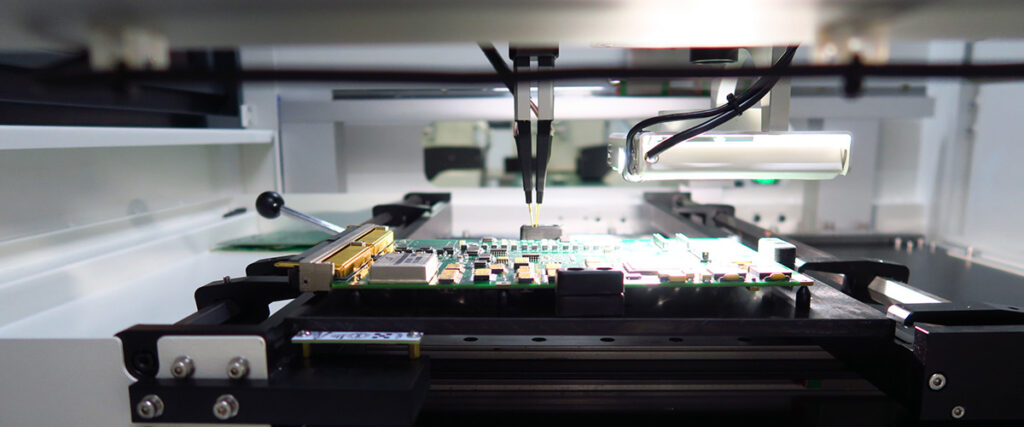

硬件配置：自动首件测试仪集成高精度扫描头（分辨率10-20μm）和多通道测试探针，支持飞针测试（无需夹具）。
检测速度：5-15分钟/PCB（取决于元件数量），适合中小批量生产。
典型场景：新工单上线、设备换型（如更换贴片机程序）后，对前3-5块PCB进行首件检测，确认无误后再批量生产。

五、质量控制中的协同作用
