隨著汽車行業向智能化、電氣化方向的飛速發展，汽車前大燈作為保障行車安全與提升車輛外觀科技感的關鍵部件，其驅動板的性能可靠性至關重要。本測試方案以功能強大、靈活性高的 LabView 作為核心控制平臺，旨在構建一套全面、精準的 PTI 汽車前大燈驅動板功能測試體系。

網絡代碼自動學習

Automatic learning of network code

在測試流程啟動前，用戶點擊新建操作，即可在操作界面編輯產品名稱、型號以及測試數據保存路徑等關鍵參數，且這些參數一經設定將永久保存。當進入測試環節，將待測電路板放置于壓臺上，隨后點擊氣缸下壓，待下壓至指定位置，點擊學習按鍵。稍作等待，程序便能借助硬件精準讀取待測電路板獨有的網絡代碼，自此 PTI100 便依據該代碼與待測板型號建立一一映射關系。依托這一關聯，系統不僅可實現對電路板任意兩點間電壓的檢測功能，后續軟件還能依據所讀取的網絡代碼自動開展開短路以及電壓測試等一系列相關測試，并將測試過程中產生的有關信息按照既定格式生成于對應報表之中，極大地方便了查詢追溯，為產品質量把控提供有力的數據支撐。

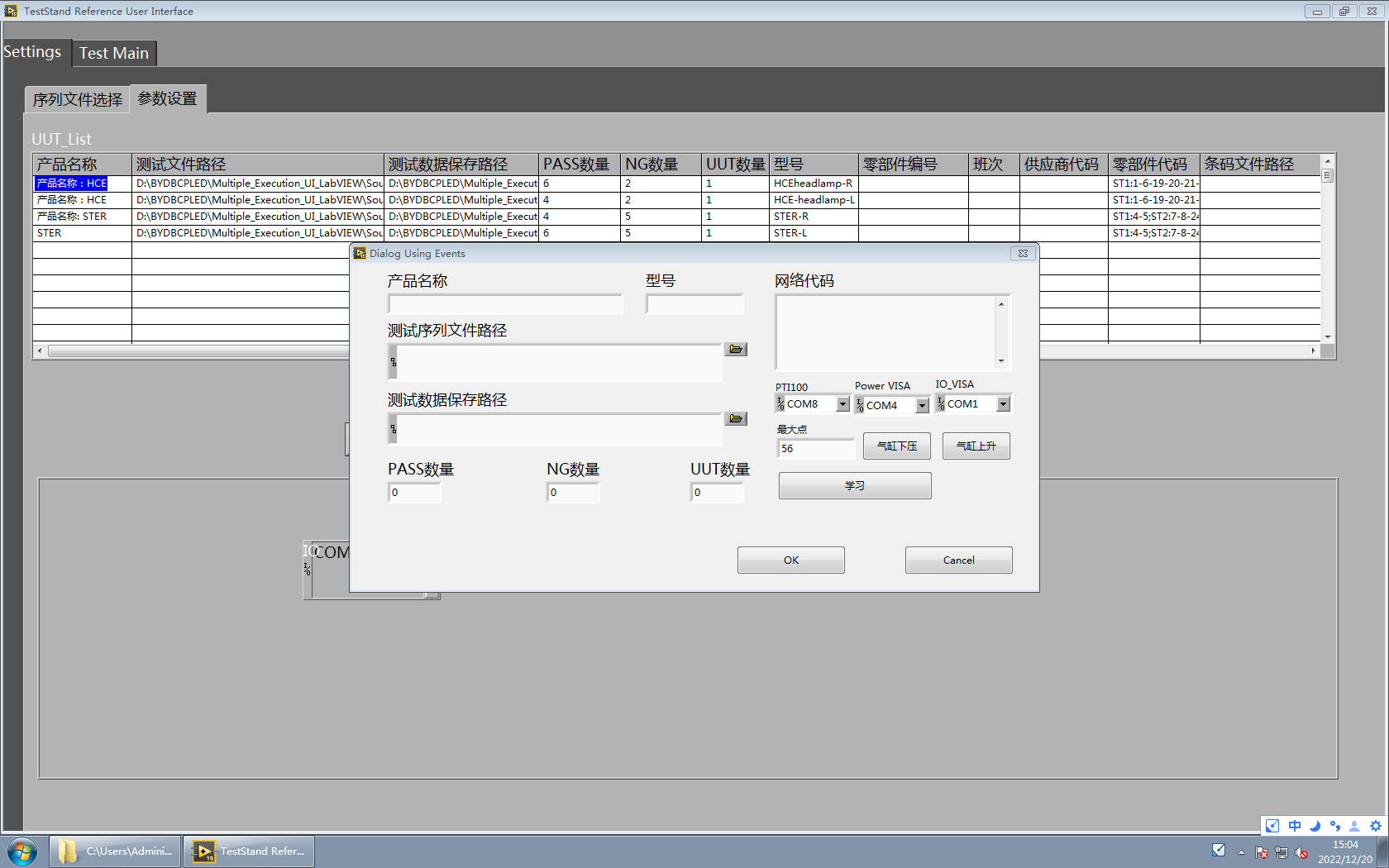

編輯產品名稱、型號以及測試數據保存路徑等關鍵參數

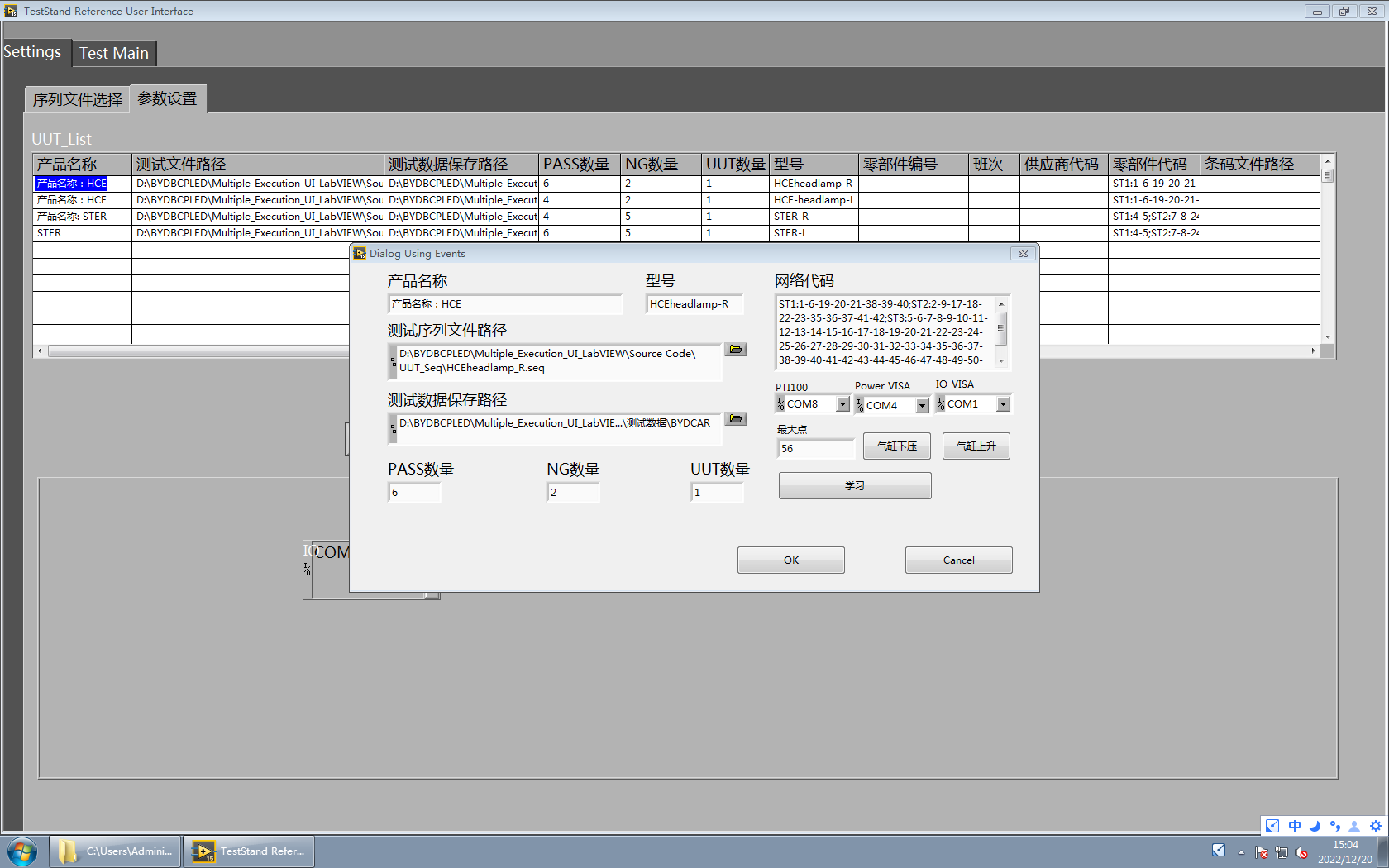

程序借助硬件精準讀取待測電路板獨有的網絡代碼

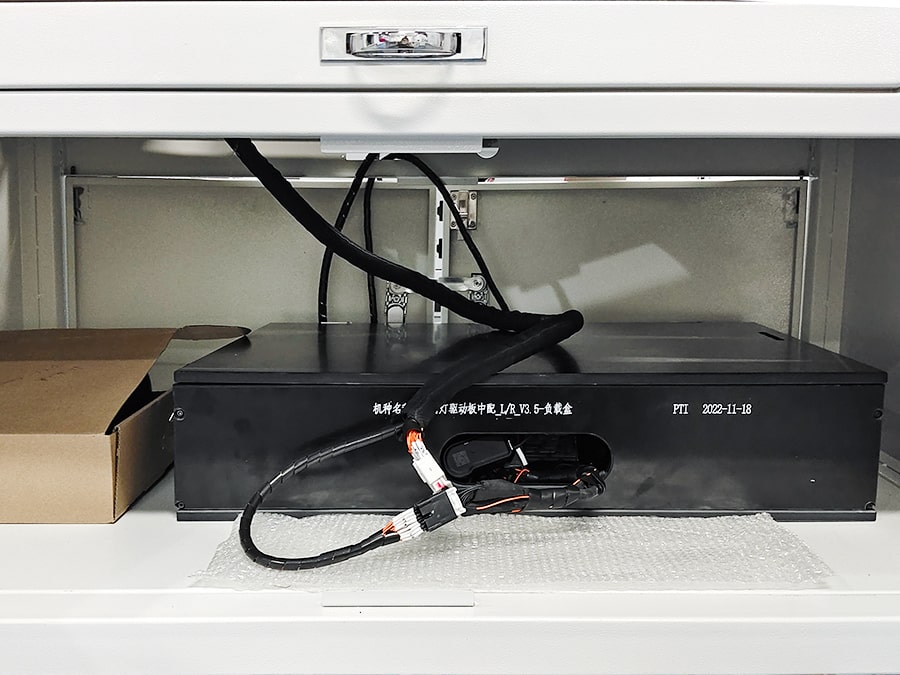

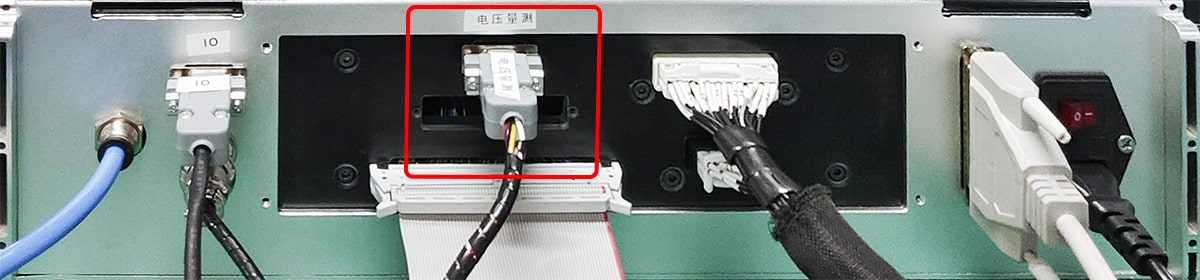

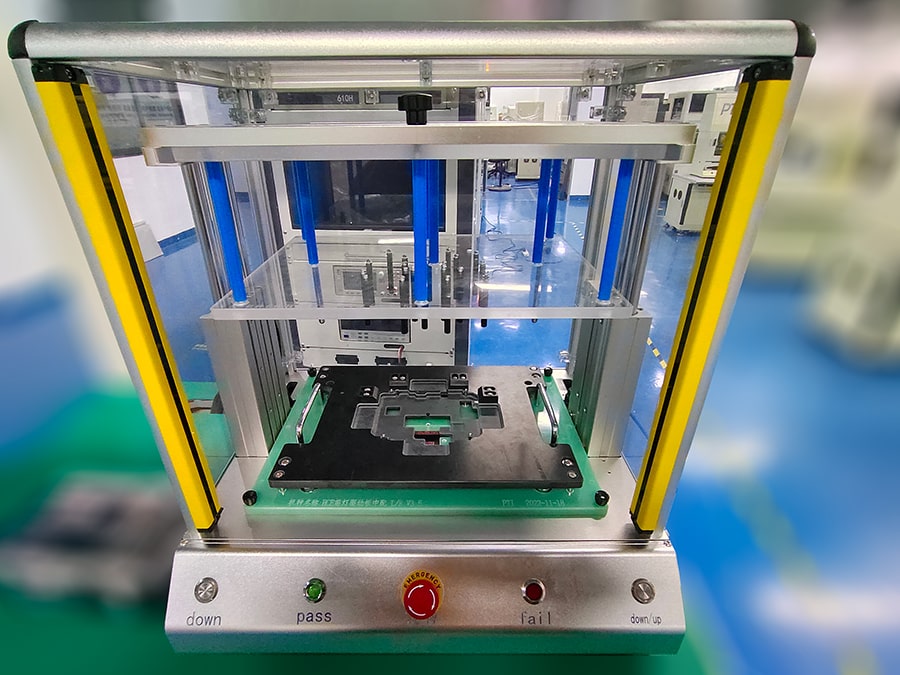

設備實拍
