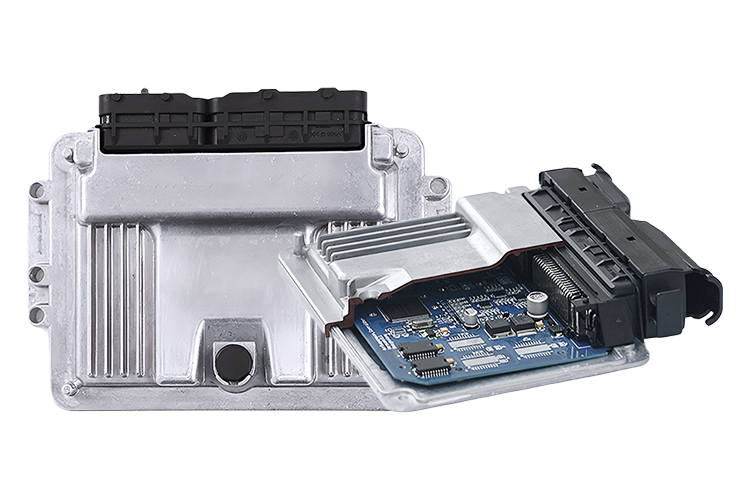

汽車懸架控制器是汽車懸架系統的核心部件，它就像懸架系統的 “大腦”。其主要功能是根據車輛行駛狀況和駕駛員的操作，對懸架系統進行精確控制。它接收來自各種傳感器的信號，基于接收到的信號，懸架控制器通過復雜的控制算法來計算出合適的控制策略，然后向懸架系統的執行器發出控制指令。執行器一般包括電磁閥、電機等，用于調節懸架的阻尼、剛度和車身高度等參數。比如在車輛高速行駛時，控制器會使懸架的阻尼增大，以提高車輛的穩定性；在車輛經過顛簸路面時，它會根據路面顛簸的程度和頻率來調節阻尼和剛度，使車輛保持良好的舒適性。
汽車懸架控制器進行 ICT（在線測試）和 FCT（功能測試）具有重大意義。ICT 測試旨在保障控制器電路板的基本電路功能，通過檢測元件焊接質量和確保元件參數準確性，提高產品初期質量和可靠性，為后續功能實現奠定基礎。FCT 測試則著重驗證控制器在實際工況下的功能實現，模擬各種行駛場景，確保其能正確處理傳感器信號并輸出準確控制信號以調節懸架參數，保障行駛安全和舒適。同時，FCT 測試還能保證產品性能一致性和合規性，滿足汽車行業嚴格的質量和安全標準。

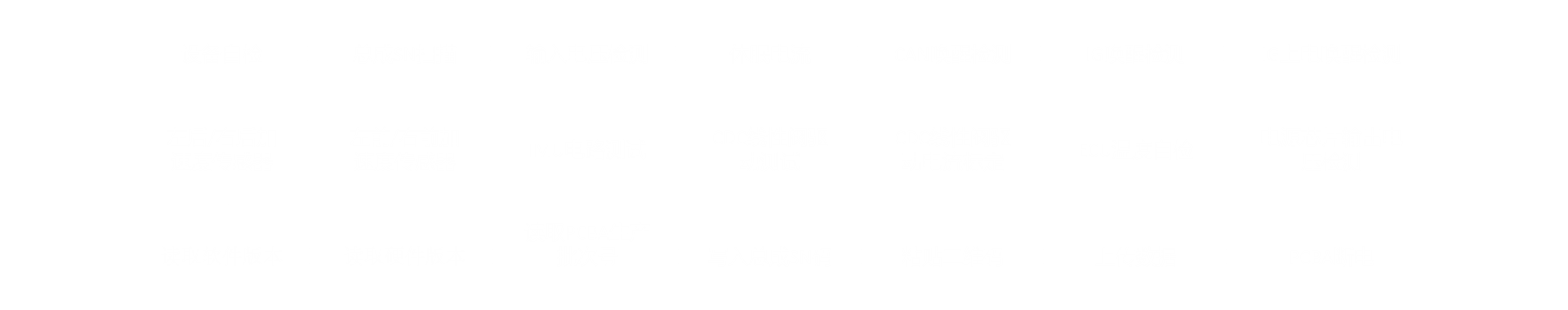

測試需求
方案詳述 / 設備結構
Composition of the project plan

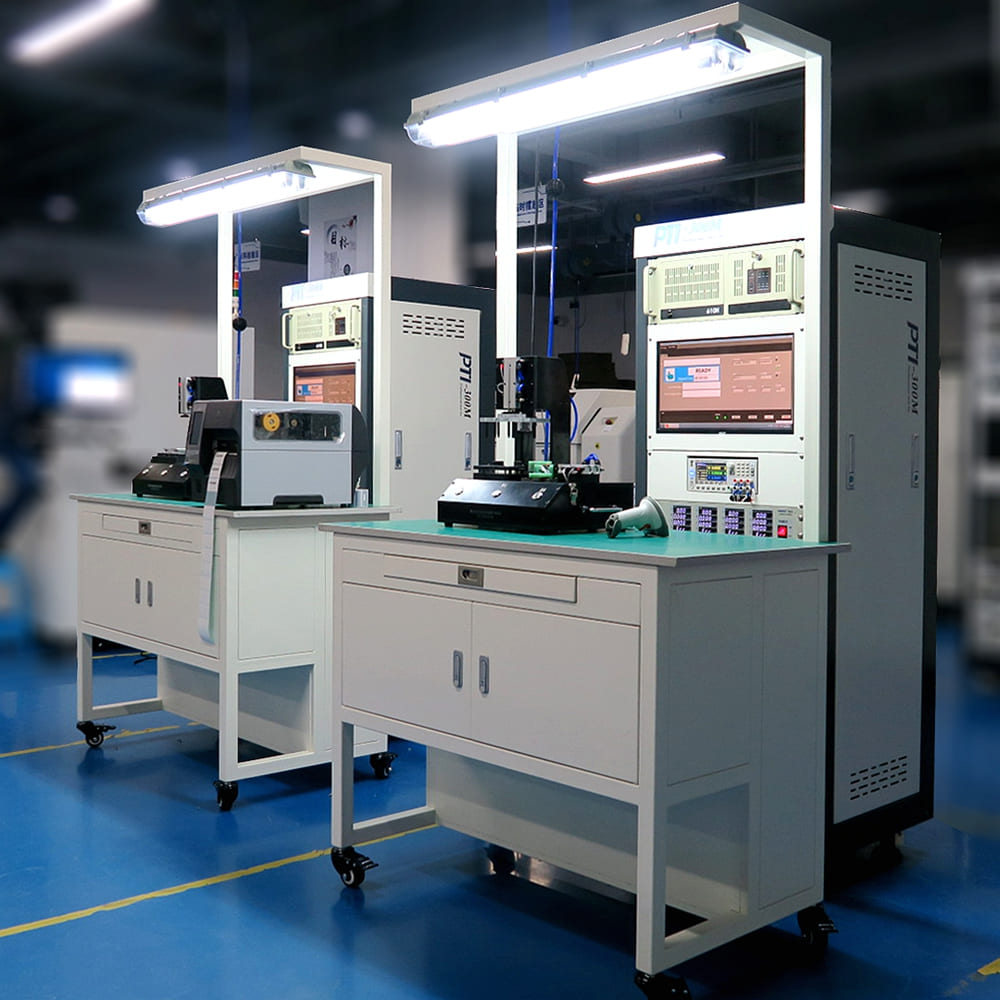

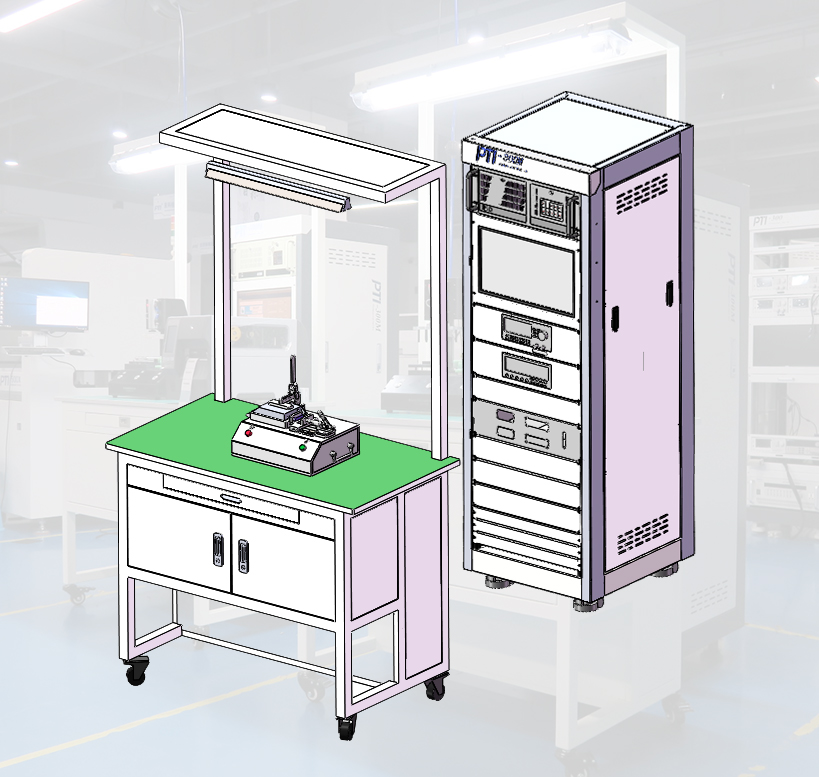

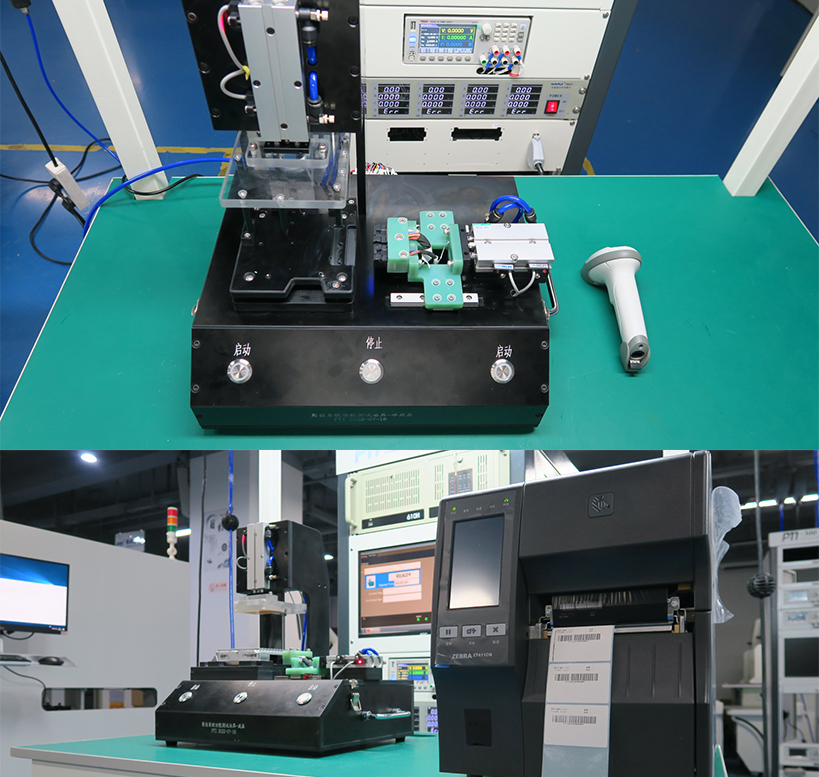

通過對測試需求的詳細解讀，本項目選用PTI-300測試系統，項目方案整體由儀器柜、測試桌、功能治具組成。

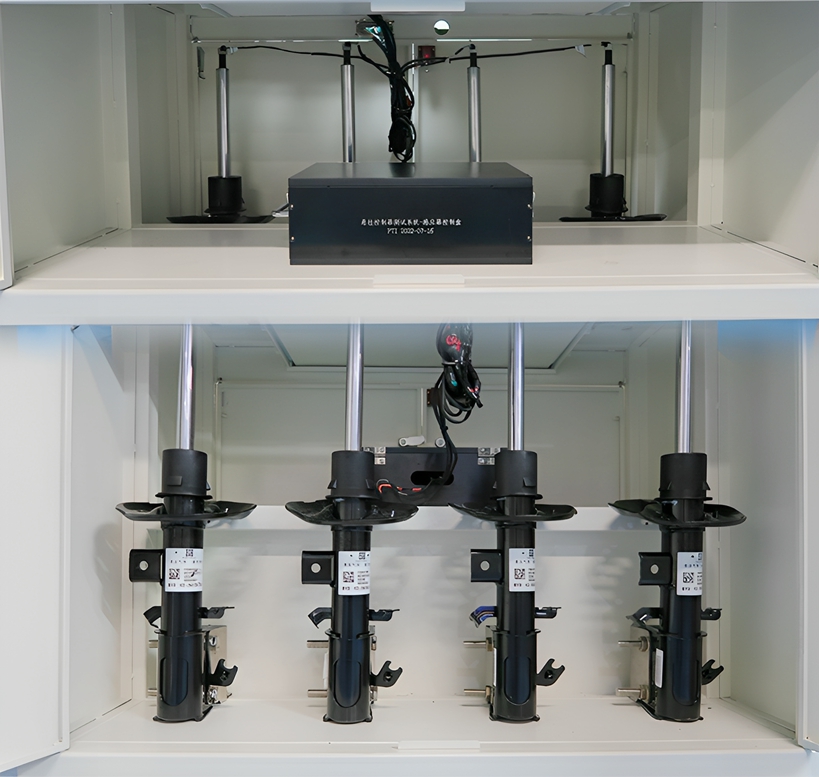

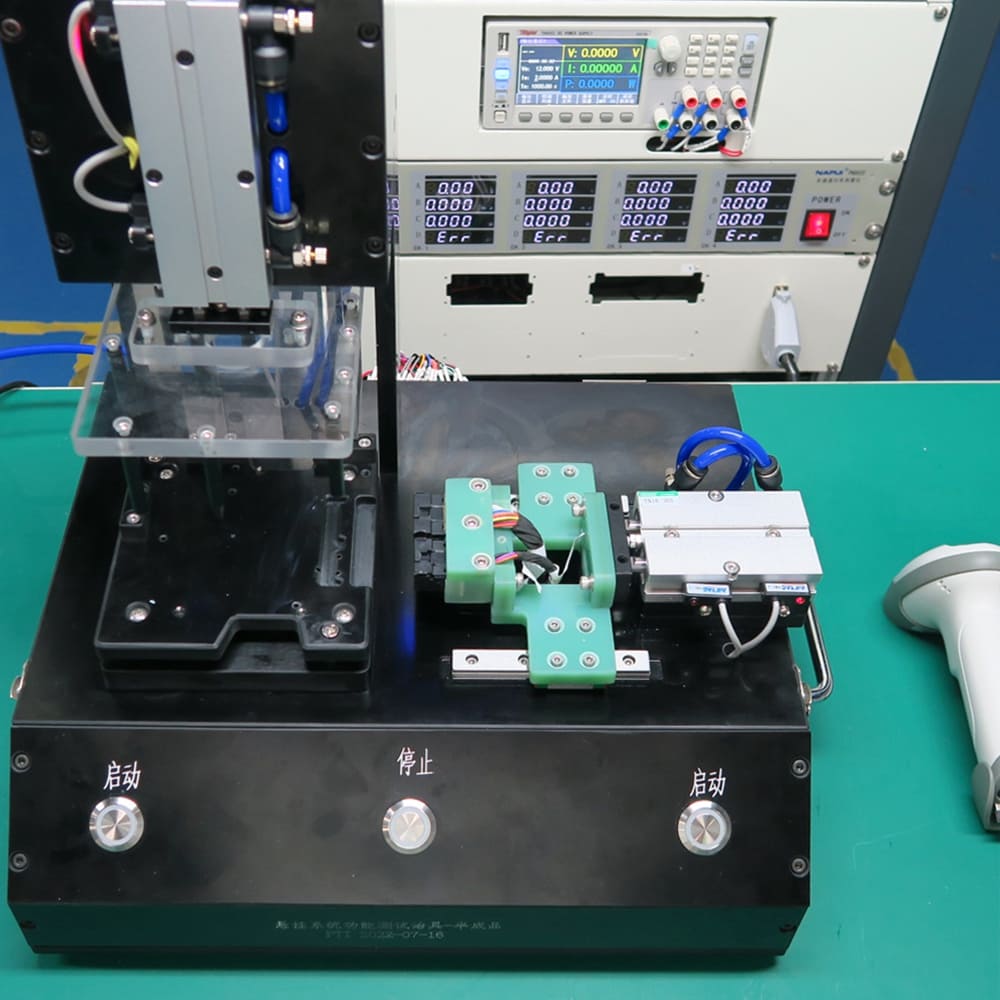

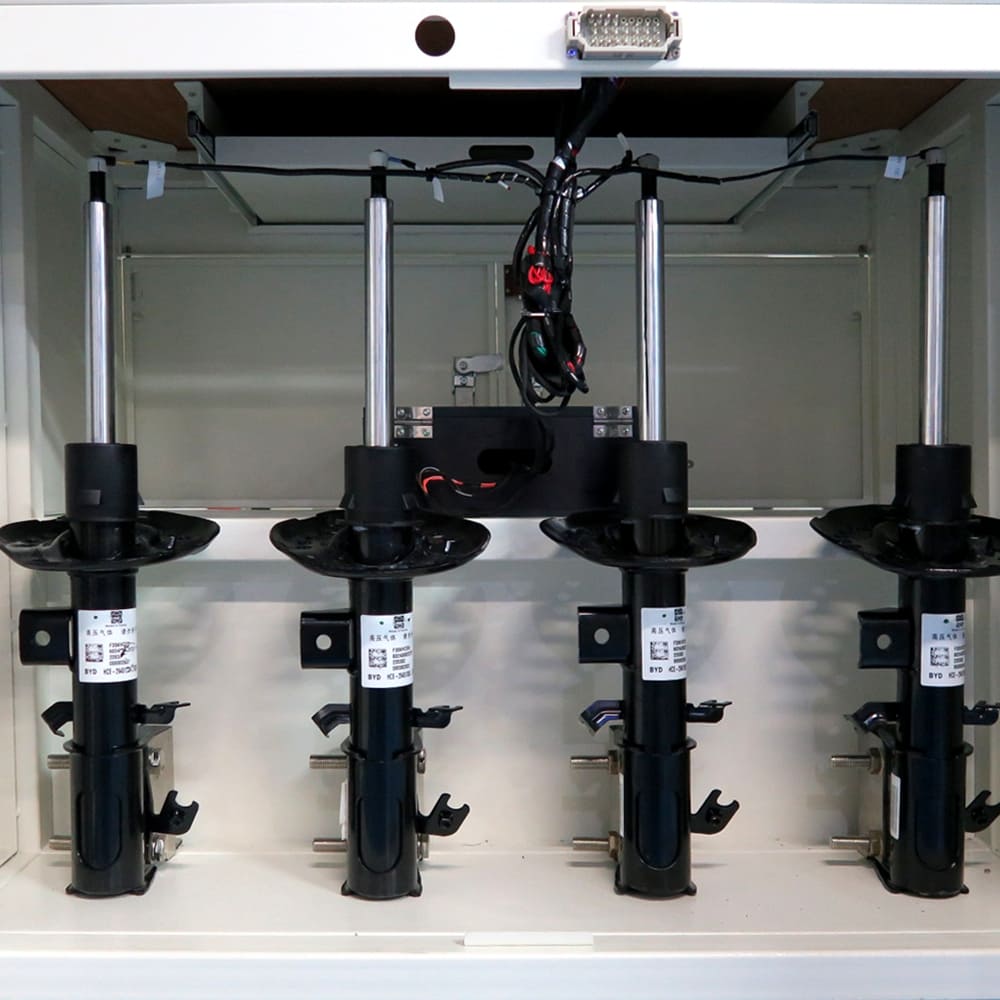

設備通過DC電源給可編程電壓、相位和頻率的負載供電，工控機控制電腦，電子負載保護功能模擬帶載情況，4通道功率表顯示即時電壓、電流、功率。測試桌柜體放置客戶懸架，桌面擺放氣動測試治具。
測試內容：
將讀取到的總成SN碼及批次號寫入PCBA中。
測試手段：
通過編碼原則（年月日+序列號信息）將產生的序列號傳輸到CPU中，CPU傳輸出一個編碼信息與產生的序列號做對比，所有功能測試PASS后將成功把序列號打印出。
測試內容：

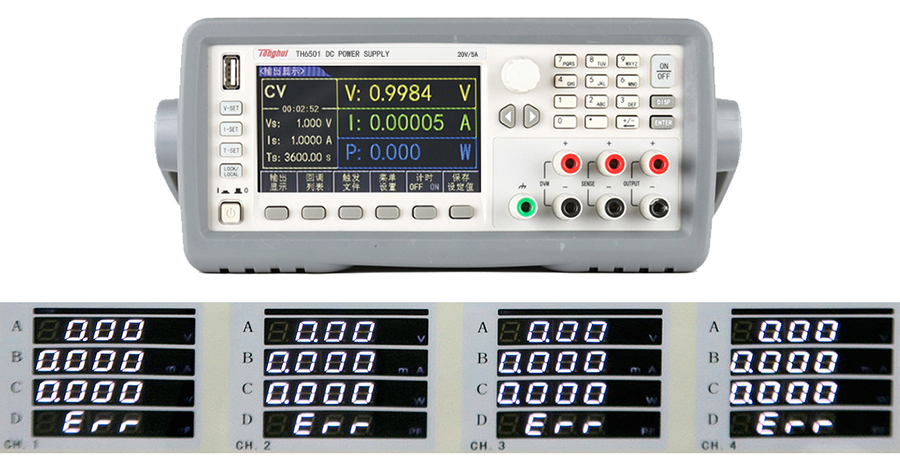

測試驅動左前，左后，右前，右后電磁閥分別有1.6A和160mA電流穩定輸出，并將結果寫入MCU中。
測試手段：
用電流表讀取帶標準負載下的電流。
